一級(jí)雙組份聚合物砂漿

全國(guó)服務(wù)熱線：139-2571-0762 吳經(jīng)理

一.【用途】

1.橋梁結(jié)構(gòu)鋼絲繩（鋼絞線）網(wǎng)片—聚合物砂漿外加層加固工法配套專用砂漿。

2.梁、柱、樓板等部位鋼絲繩（鋼絞線）網(wǎng)片—聚合物砂漿外加層加固工法配套專用砂漿。

3.混凝土構(gòu)筑物加固。

4.建筑物裂縫、孔洞、剝落等部位修補(bǔ)加固。

5.有腐蝕性氣體腐蝕的廠房混凝土構(gòu)筑加固；

6.墻體、天棚和屋頂保溫用纖維增強(qiáng)聚苯乙烯保溫板的增強(qiáng)層；

7.混凝土蜂窩、漏洞、裂縫、保護(hù)層破損漏筋等缺陷的修補(bǔ)。

二.【特性】

抗 沖 擊——澆后1-3天抗折強(qiáng)度高達(dá)5MPa

粘 性 好——砂漿涂抹性好施工快捷

抗 老 化——3000小時(shí)快速試驗(yàn)無外觀缺陷

抗 凍 性——300次以上凍融循環(huán)無任何異常

抗 剝 離——新舊界面結(jié)合牢固，正張拉強(qiáng)度高

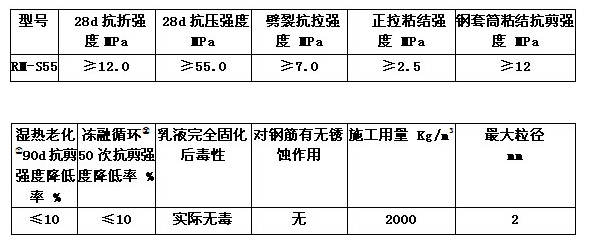

三.【產(chǎn)品參數(shù)】

四.【施工方法】

1?基層處理：基層表面應(yīng)平整、粗糙、清潔、無油污、無浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水槍沖洗并保持潮濕狀態(tài)，但不得有積水。

2?材料配制：按質(zhì)量比將材料按粉料：乳液=6∶1的重量比稱取放置。將實(shí)際用量90%的乳液先倒入攪拌罐中，再加入粉料攪拌1～2分鐘。再將剩余的10%的乳液倒入罐中攪拌均勻即可。配好的漿料應(yīng)在0.5～1小時(shí)內(nèi)用完。

3?施 工：在潮濕的混凝土基層表面先均勻涂一遍一級(jí)雙組份聚合物砂漿底涂料（粉料：乳液按重量比3∶1），邊涂刷邊抹一級(jí)雙組份聚合物砂漿。一次施工面積不宜過大，應(yīng)分條分塊錯(cuò)開施工，每塊面積不宜大于10㎡，錯(cuò)開施工的間隔不應(yīng)小于24小時(shí)。分層施工時(shí)，留縫位置應(yīng)互相錯(cuò)開。

4?一級(jí)雙組份聚合物砂漿攤鋪完畢后應(yīng)立即噴水壓抹并一次抹平，不宜反復(fù)抹壓。遇有氣泡時(shí)應(yīng)刺破，表面應(yīng)密實(shí)。立面或頂面的面層厚度大于10mm時(shí)應(yīng)分層施工。每層抹面厚度宜為5～10mm，待前一層指觸干時(shí)方可進(jìn)行下層施工。

5?養(yǎng) 護(hù)：一級(jí)雙組份聚合物砂漿施工后，表面指觸干燥后應(yīng)進(jìn)行噴霧養(yǎng)護(hù)或覆蓋草簾、麻袋等保持潮濕。養(yǎng)護(hù)溫度不底于5℃。一級(jí)雙組份聚合物砂漿施工24小時(shí)后，覆蓋塑料布潮濕養(yǎng)護(hù)7天，有條件時(shí)可定時(shí)灑水于表面。

注：①濕熱老化檢驗(yàn)在50℃溫度和95%相對(duì)濕度環(huán)境條件下進(jìn)行，老化時(shí)間90天。

②凍融環(huán)境溫度為-25℃~35℃，循環(huán)次數(shù)50次，每次8小時(shí)。

五.【包裝、貯存】

本品為50Kg/袋

產(chǎn)品應(yīng)存放在室內(nèi)干燥、通風(fēng)、防潮、防雨環(huán)境中，可存放6個(gè)月。

本品為非危險(xiǎn)品，可用一般交通工具運(yùn)輸。運(yùn)輸過程中不得損壞包裝。

全國(guó)服務(wù)熱線：139-2571-0762 吳經(jīng)理
